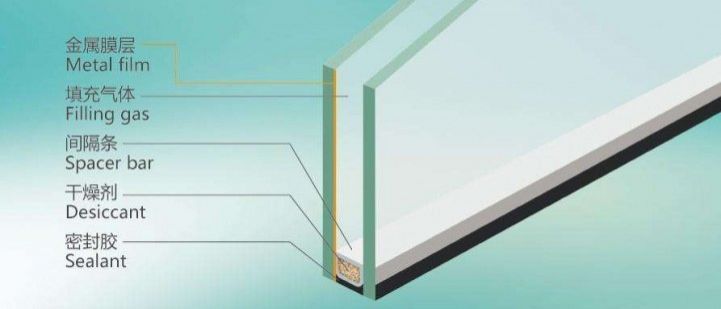

一、插角連接處
我們常用的鋁槽式的中空玻璃要求雙道密封，無論哪一道的密封出現(xiàn)問題最終都會導(dǎo)致中空玻璃密封失效。內(nèi)道密封用的是丁基膠，現(xiàn)行的國內(nèi)國外的機械工藝都不能保證插角連接處的有效密封。插角連接處的問題，目前采取的都是補救措施---即由丁基膠涂布工手工填堵間隔條插角的外側(cè)。
首先我們確定一個前提，就是無論哪一道的密封出現(xiàn)問題最終都會導(dǎo)致中空玻璃密封失效;然后我們對這種把丁基膠通過手工填堵鋁條插角外側(cè)的工藝做一下評價：先進生產(chǎn)工藝中的落后的手工環(huán)節(jié)。
并且，您如果到車間去觀察一下就會發(fā)現(xiàn)，幾乎每一個插角連接處所填堵的丁基膠都不足夠-即大多數(shù)的插角連接處還是單道密封，這會直接導(dǎo)致中空玻璃的密封失效。關(guān)于這一環(huán)節(jié)車間質(zhì)管部門肯定有所重視，但為什么還會絕大多數(shù)填堵不滿呢，我認為有兩個因素：一是工人基本都是基本工資加計件工資，這一環(huán)節(jié)粗略一些可以節(jié)約較多的時間;二是這種工藝操作較為煩瑣且做與不做或做多做少外觀觀察不到。
折彎間隔條在四個角處是連續(xù)折彎的，插角連接處密封與直線處基本一致。較弱的部分體現(xiàn)在直插連接處。在幾個玻璃深加工的大廠我觀察到，直插連接處基本都是填滿了的。為什么呢-因為操作簡便且?guī)缀醪焕速M時間。因此推斷，折彎間隔條即將推廣開來。但是折彎間隔條的價格過高，許多廠家不能接受，因此推斷，新產(chǎn)品將隨著業(yè)內(nèi)的競爭發(fā)展而出現(xiàn)，從而使問題得到解決。
二、分子篩的吸附時間
即使所有的中空玻璃材料您都用了最好的，有可能您的產(chǎn)品照樣無法通過檢測。各項材料都有其特性，例如分子篩。分之篩受檢的飽吸附時間是24小時。即使再好的制作工藝，我們對分子篩使用都有一個基本的暴露時間要求：自開袋起直至您所填充的中空玻璃第二道密封膠填充完畢，時間不能超過4小時。如果您對中空玻璃有更高的要求，暴露時間可以縮短為1.5小時。暴露時間越短越好，但小于1.5小時的生產(chǎn)工藝較難在大批量生產(chǎn)中操作。
三、聚硫膠的固化時間
一般的操作都在3-6小時之間。大家都知道，固化時間可以用A、B組分的比例來調(diào)節(jié)。這就牽扯兩個問題：
一是固化時間不可以任意調(diào)節(jié)，固化時間過長車間可能沒有足夠的空間放置;過短的話則固化速度過快，沒有足夠的時間來涂敷，更為嚴重的是會使固化后的聚硫膠的性能降低，具體時間的把握應(yīng)在廠家給出的范圍以內(nèi)。
二是由此可判斷聚硫膠的部分品質(zhì)-施工性能。比如中原聚硫膠，他的A、B組分的使用比例是100：7~100：14，而很多廠家給出的比例均為：10：1，大家知道，這只是一個理論數(shù)值，在實際操作中是不可能實現(xiàn)的，這也成為了部分廠家對質(zhì)量不負責(zé)任的借口。
四、中空玻璃的干燥速度和新成品的水霧
上個月在一個中空玻璃廠，看到剛生產(chǎn)出來的中空玻璃放在了烈日下，不久就出了水霧，大家都很吃驚，猜疑中空玻璃材料的質(zhì)量和制作工藝。
這種現(xiàn)象可以用中空玻璃的干燥速度解釋。大家知道，分子篩吸附水蒸氣是有過程的。越好的分子篩的吸附速度越慢。分子篩只是完成了部分吸附，中空玻璃內(nèi)的靜態(tài)空氣中還含有較多的水蒸氣，因此發(fā)生了水霧現(xiàn)象。等待分子篩完成任務(wù)，水霧自然消失。
影響中空玻璃干燥速度的幾個因素有：制作車間的空氣濕度、分子篩的填充比例、分子篩的吸附速度、鋁條氣孔的大小和密度、密封質(zhì)量等。
